| ☆高性能電池式RFID装置 微弱ナローバンド高感度型☆ |
IDﾀｸﾞ→ﾘｰﾀﾞ間の通信距離は見通しの良い場所で最大約100ｍ 峡帯域ﾌｨﾙﾀ(3kHzﾅﾛｰﾊﾞﾝﾄﾞ)でﾉｲｽﾞや混信妨害に10倍強い(当社従来製品比) 信号強度を5段階のLEDﾗﾝﾌﾟ表示(約100m～10m) IDﾀｸﾞのID番号とLF送信機からの位置情報を受信してｼﾘｱﾙﾃﾞｰﾀを出力(RS232-C) PLLｼﾝｾｻｲｻﾞ内蔵・無線通信周波数をﾏﾙﾁﾁｬﾝﾈﾙ化可能 ﾃﾞｰﾀ通信周波数:300MHz帯,FSK変調 LF帯通信:長波帯,ASK変調･･･位置情報用 応用例：ペット(犬・猫等)捜索、徘徊管理等。 |

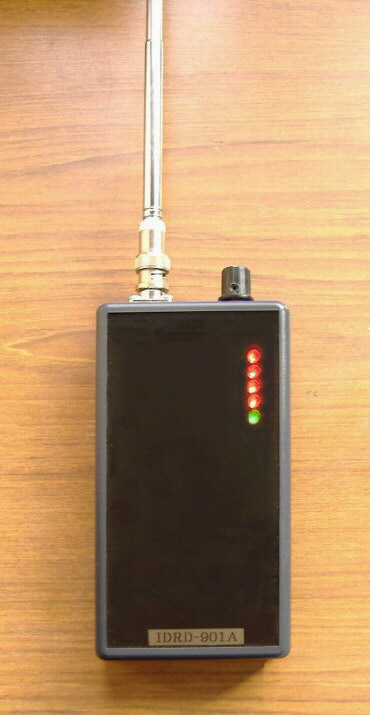

| IDリーダ(受信機)
IDRD-901A,IDRD-901B 狭帯域高感度型、受信帯域幅3kHz (ナローバンドで当社比約10倍ノイズに強い) 電源：内蔵充電電池(5V)、外部ACアダプタ (DC9～12V 0.5A以下) IDﾀｸﾞの信号を受信すると、LEDﾗﾝﾌﾟが点灯してﾃﾞｰﾀ音をｽﾋﾟｰｶ出力します。 信号が強い程ﾃﾞｰﾀ音が大きく、ﾗﾝﾌﾟが多く点灯。 受信IDﾃﾞｰﾀをｼﾘｱﾙ出力(RS232-C) ｵﾌﾟｼｮﾝ：PLLでﾏﾙﾁﾁｬﾝﾈﾙ制御可能 IDRD-901A TAG-901Aの信号を受信して表示 IDRD-901B TAG-901Bの信号を受信して表示 ｵﾌﾟｼｮﾝ：IDﾃﾞｰﾀを液晶表示 (ID番号下3桁,IDﾀｸﾞ電池電圧低下1桁,位置情報1桁) ｵﾌﾟｼｮﾝ：IDRP-901B 無線中継機 出入口～管理人室などへ無線転送 |
 |
| 電池式IDタグ(小型発信器) TAG-901A,TAG-901B IDﾃﾞｰﾀとLF送信機による位置情報を300MHz帯で送信。 (免許不要の微弱電波使用) LF送信機が近くに無い場所では前に受信した位置情報を送信。 電源3V(CR2032)、送信周波数制御はPLL制御/高安定周波数TCXO:2.5ppm、ﾏﾙﾁﾁｬﾝﾈﾙ可 TAG-901A:TTX-901Aの信号を受信してIDﾃﾞｰﾀとLF情報を受信 TAG-901B:TTX-901Bの信号を受信してIDﾃﾞｰﾀとLF情報を受信 ｵﾌﾟｼｮﾝ1：ｾﾝｻｰ信号等のﾃﾞｰﾀをｼﾘｱﾙ入力接続して無線送信 ｵﾌﾟｼｮﾝ2：ｹｰｽ無しの組込用基板完成品で販売可 |
 |

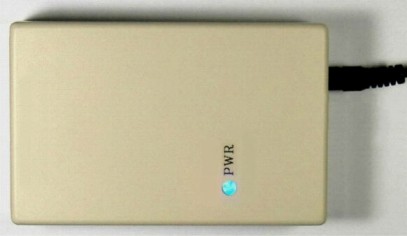

LF送信機 (ビーコン送信機) TTX-901A,TTX-901B TTX-901A LF帯の電波を周囲約10m以内に送信して、IDタグに位置情報等を無線転送します。 TTX-901B LF帯の電波を周囲約2m以内に送信して、IDタグに位置情報を無線転送します。 IDタグはこの信号を受信するとIDデータを送信し始めます。 |
 |
