小型微弱送受信機 PIC通信セットシリーズ

＊☆BJKTR-3230Aｻﾝﾌﾟﾙｿﾌﾄのﾊﾞｰｼﾞｮﾝｱｯﾌﾟについてはここをｸﾘｯｸ
＊☆微弱電波機器の送信出力についてはここをｸﾘｯｸ
☆☆☆ 超小型化や高性能無線モジュール、ＲＦＩＤ応用装置等の特注品開発も承ります ☆☆☆
　ＩＤコードやスイッチ情報等(16bit)を微弱電波(300MHz帯)で送受信します。
　通信距離は約５～１５ｍ以内(機種と使用条件で変わります)
　アクティブRFIDタグとしても使用可能（電池内蔵型RFIDタグ）
　フラッシュメモリタイプのPIC16LF84AやPIC16LF627A内蔵でソフト変更・応用が容易。
　サンプルセットは通信サンプルソフト(アセンブラソースリスト)と書込用ICソケット付き。
　サンプルソフトを応用して最適なシステムを作りましょう。
　下記以外にも多数の応用製品を開発製造しています、詳しくはメール下さい。
         　
(写真は製品と一部異なる場合があります)
製品に添付のﾌﾛｯﾋﾟｰﾃﾞｨｽｸは廃止して、発送時にﾒｰﾙで資料ﾌｧｲﾙを送ることになりました。
プログラム書込は「PICSTART Plus」で行っています、他のプログラマでうまく書込み出来ない場合があります。
「PICSTART Plus」で書込時にプリント基板へ電源5Vを供給しておくと書込が確実に行える場合があります。

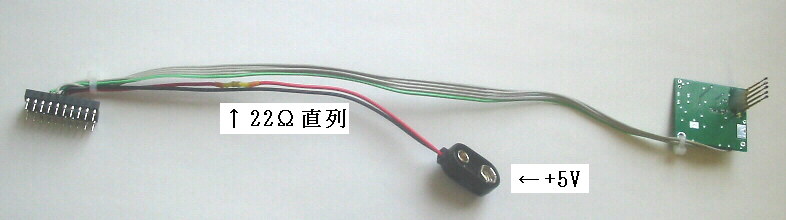

バネピンコード　PINCABLE-1
　接続コード無しの基板にピンを押しつけてプログラム書込　単価9,000円+送料1,000円

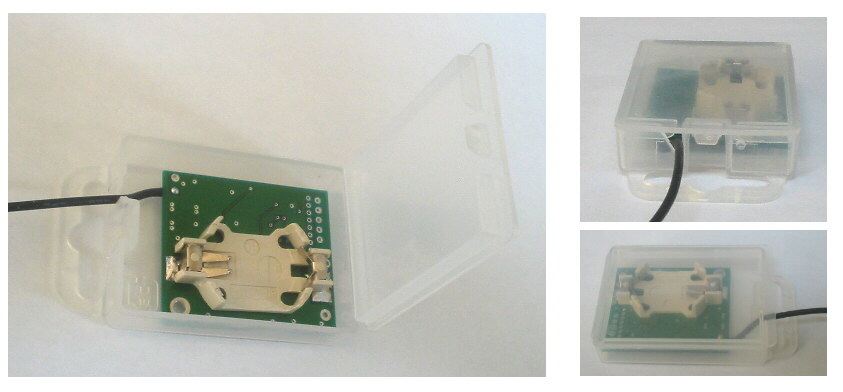

サンプルケース　BJKTR3230A-SC
　BJKTR3230A用サンプルケース　単価150円×10個以上+送料1,000円

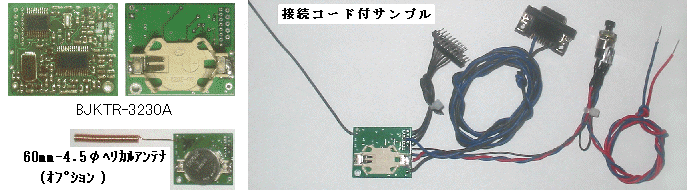

高感度微弱無線ユニツト BJKTR-3230A (PIC16LF627A実装)
通信距離約15ｍ(双方向通信)、基板サイズ33×28mm、水晶制御1CH
添付のｻﾝﾌﾟﾙｿﾌﾄでは、8ﾋﾞｯﾄIDｺｰﾄﾞと7ﾋﾞｯﾄのｽｲｯﾁ情報を転送(連続動作と間歇動作のソフト添付)
間歇受信0.3秒周期で無信号時の平均電流約0.2mA、間歇受信の周期を長くすると約10μA以下も可能
電源2.4～3.3Vで使用可(基板裏側にｺｲﾝ電池CR2032用電池ﾎﾙﾀﾞ実装)
小型発信器BJKTX-411Aの送信信号も受信可能。

ＰＩＣマイコンソフトの開発環境で、オリジナルの微弱無線データ通信システムを作れます。
多品種の用途に対応可(無線通信システム開発時の評価やプログラムデバッグにも御利用下さい)
BJKTR-3230Aの動作(ｻﾝﾌﾟﾙｾｯﾄで標準実装時)
　B7ﾎﾟｰﾄをGNDに接続するとBﾎﾟｰﾄを読込LSBﾃﾞｰﾀとして送信します。(MSBは01Hに設定)
　ｻﾝﾌﾟﾙｾｯﾄにはB7ﾎﾟｰﾄにプッシユスイッチ(送信スイッチ)実装。
　B7ﾎﾟｰﾄ開放で受信状態、送信側のBﾎﾟｰﾄの状態を受信側のBﾎﾟｰﾄへﾃﾞｰﾀとして出力。
　ｼﾘｱﾙ出力用ｿﾌﾄでは、ﾃﾞｰﾀ受信時B2ﾎﾟｰﾄからｼﾘｱﾙ出力、他のBﾎﾟｰﾄはﾊﾟﾗﾚﾙ出力
　ｻﾝﾌﾟﾙｿﾌﾄでは受信ﾃﾞｰﾀのMSB(8bit)をIDｺｰﾄﾞとして判定して、01Hの時だけ出力する設定。
　BJKTR-3230A 仕様書　　　端子図

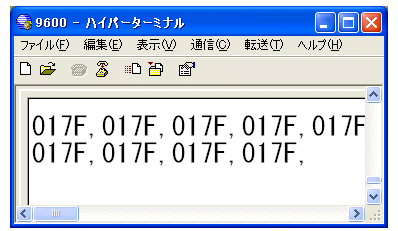

↓ﾊﾟｿｺﾝに接続してﾊｲﾊﾟｰﾀｰﾐﾅﾙで受信ﾃﾞｰﾀを表示した例(IDｺｰﾄﾞ=01H,ｽｲｯﾁ入力=7FH)
ﾊｲﾊﾟｰﾀｰﾐﾅﾙの設定：9.6KBPS,8,N,1
注1.BJKTR-3230A以外のPIC通信ｾｯﾄと通信する場合は、相手の改造が必要な場合があります。
　 2.シリアル出力(RS232-C)は、上記の仕様書(注1)を参照してください。
BJKTR-3230Aサンプルセット(2台1組)
 添付資料：説明資料と通信ｻﾝﾌﾟﾙｿﾌﾄのｿｰｽﾘｽﾄ3本
 接続ｺｰﾄﾞ:ｿﾌﾄ書込用ICｿｹｯﾄ,送信SW,受信ﾗﾝﾌﾟ,ｼﾘｱﾙｺｰﾄﾞ

価格 25,200円＋送料1000円＝26,200円
BJKTR-3230Aサンプル追加分
 (接続ｺｰﾄﾞ付き,添付資料無し,ｻﾝﾌﾟﾙｿﾌﾄ書込済み)
単価8,400円　送料1,000円
BJKTR-3230Aｺｰﾄﾞ無し(接続ｺｰﾄﾞと添付資料無し)　 単価7,350円　送料1,000円
BJKTR-3230A接続ｺｰﾄﾞ無し10台 単価6,300円×10台+送料1,000円＝64,000円
多数の場合は別途お見積り致します。お問い合わせ下さい。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便で承ります。
三井住友銀行　鈴蘭台支店　当座2418456　（株）西無線研究所
神戸市北区星和台4-26-10



高感度微弱無線ユニツト BJKTR-3232AM (PIC16F690実装)･･･準備中
　 通信距離約15ｍ(双方向通信)、基板サイズ38×25mm
水晶制御1CH(AM変調),ｱﾝﾃﾅ：ﾜｲﾔ(230mm)
I/O:PHｺﾈｸﾀ(ｱﾅﾛｸﾞﾎﾟｰﾄ有り)
　電池電圧や受信信号強度、外部ｾﾝｻｰ信号電圧等を送信可
添付のｻﾝﾌﾟﾙｿﾌﾄでは、IDｺｰﾄﾞとｽｲｯﾁ情報を転送
　(連続動作と間歇動作のソフト添付)
電源2.5～3.3Vで使用可
　(基板上にｺｲﾝ電池CR2032用電池ﾎﾙﾀﾞ実装)
小型発信器BJKTX-411AMの送信信号も受信可能。
(BJKTR-3230A,BJKTR-1000A,BJKTX-411Aとは通信不可)
BJKTR-3232AMサンプルセット(2台1組)
 添付資料：説明資料と通信ｻﾝﾌﾟﾙｿﾌﾄのｿｰｽﾘｽﾄ3本
 接続ｺｰﾄﾞ:ｿﾌﾄ書込用ICｿｹｯﾄ,送信SW,受信ﾗﾝﾌﾟ,ｼﾘｱﾙｺｰﾄﾞ

価格 25,200円＋送料1000円＝26,200円
BJKTR-3232AMサンプル追加分
 (接続ｺｰﾄﾞ付き,添付資料無し,ｻﾝﾌﾟﾙｿﾌﾄ書込済み)
単価8,400円　送料1,000円
BJKTR-3232AMｺｰﾄﾞ無し(接続ｺｰﾄﾞと添付資料無し)　 単価7,350円　送料1,000円
BJKTR-3232AM接続ｺｰﾄﾞ無し10台 単価6,300円×10台+送料1,000円＝64,000円


小型微弱送受信機　BJKTR-1000A　(CC1000&PIC16LF84実装)
　この基板で微弱電波を使ってデータの送信と受信を行えます。
　3Vリチウム電池CR2032等の小型電池使用可----消費電流約１０ｍＡ
　(長時間連続動作する場合は、大きい電池が必要になります)
　間欠動作のソフトで低消費電流化が可能---間欠動作型はサンプルソフトに含みません

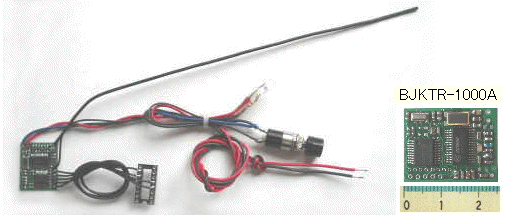

BJKTR-1000Aサンプルセット　基板外形：20×25mm

ＰＩＣマイコンソフトの開発環境で、オリジナルの微弱無線データ通信システムを作れます。
多品種の用途に対応可(無線通信システム開発時の評価やプログラムデバッグにも御利用下さい)
BJKTR-1000Aは、3台以上を近い場所で使用すると相互に干渉して通信距離が縮まる場合があるので御注意。
マイコンポート図(PDFファイル)
回路とサンプルソフトの動作
　PIC16LF84とCC1000が実装されています。(2.1～3.3Vで使用可)
　サンプルソフトでは、B7ポートをGNDに接続すると、Bポートを読込送信します。
　サンプルセットにはB7ポートにプッシユスイッチ(送信スイッチ)実装。
　B7ポート開放で受信状態、送信側のBポートの状態が受信側のBポートへデータとして出力されます。
　サンプルソフトでは、Bポートのプルアップ抵抗をONにしています。
CC1000ﾃﾞｰﾀｼｰﾄ(PDF)　　　　chipcon社
BJKTR-1000A２台セット
　(通信ｻﾝﾌﾟﾙｿﾌﾄ,送信SW,ｿﾌﾄ書込用DIP-ICｿｹｯﾄ付)
　価格 25,200円+送料1000円
BJKTR-1000Aサンプルの追加分 (接続ｺｰﾄﾞ付) 　単価8,400円+送料1,000円
BJKTR-1000A (接続ｺｰﾄﾞ無し) 　単価7,350円+送料1,000円
BJKTR-1000A接続ｺｰﾄﾞ無しを10台 　単価5,250円×10台+送料1,000円＝53,500円
多数の場合は別途お見積り致します。お問い合わせ下さい。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便で承ります。
三井住友銀行　鈴蘭台支店　当座2418456　（株）西無線研究所
神戸市北区星和台4-26-10




小型発信器　BJKTX-411A　(PIC16LF627A,基板ｱﾝﾃﾅ内蔵)
 　＜＜＜(財)ﾃﾚｺﾑｴﾝｼﾞﾆｱﾘﾝｸﾞで微弱電波機器性能証明試験済 E第875号＞＞＞
　ＩＤコードとスイッチ情報を微弱電波(300MHz帯)で送信します(3Vリチウム電池CR2032使用)。
　低消費電流で電池寿命が長い。コイン電池(CR2032)で約6ヶ月～1年間使用可。
　フラッシュメモリタイプの小さいPIC16LF627A内蔵でプログラム変更が容易。
　BﾎﾟｰﾄはPHｺﾈｸﾀで接続可　ｹｰｽ入り→　
基板外形：28×36mm、写真をｸﾘｯｸするとﾏｲｺﾝﾎﾟｰﾄ図(PDF) 、写真は製品と一部異なる場合があります。
 ＰＩＣマイコンソフトの開発環境で、オリジナルの微弱無線データ通信システムを作れます。
送信データはBJKTR-3230Aで受信出来ます。(通信範囲約１０ｍ)
多品種の用途にも適応(無線通信システム開発時の評価やプログラムデバッグにも御利用下さい)
ｻﾝﾌﾟﾙｿﾌﾄでは電池を装着すると約1秒間隔でIDコードを自動的に送信(電池寿命約6ヶ月間)
ｽｲｯﾁを押すと連続送信。(連続送信の電池寿命約40時間)

　BJKTX-411Aに付属のサンプルソフトは3種類あります。
出荷時はBJKTX411A-1T.ASM(間歇送信とｽｲｯﾁ送信)が書き込まれてあります。
1.BJKTX411A-1T.ASM(間歇送信とｽｲｯﾁ送信)　平均消費電流約30μA,ｽｲｯﾁON時約3mA
　電源ON→間歇送信を約1秒周期で繰返す(Bﾎﾟｰﾄの内蔵ﾌﾟﾙｱｯﾌﾟ使用)
　B4～B7はGNDに接続すると送信する、BO～B3は約0～0.3秒遅れて送信し始める。
　常時内蔵ﾌﾟﾙｱｯﾌﾟ有効なので待機時にBﾎﾟｰﾄをｵｰﾌﾟﾝかHighにしないと電流が漏れる。
2.BJKTX411A-1D.ASM(間歇送信でBﾎﾟｰﾄの設定値を送る)　平均消費電流約30μA
　電源ON→間歇送信を約1秒周期で繰返す(Bﾎﾟｰﾄは読取り時だけ内蔵ﾌﾟﾙｱｯﾌﾟ使用)
　読みとったBﾎﾟｰﾄのﾃﾞｰﾀを送信ﾃﾞｰﾀのLSBにして1秒毎に送信。
3.BJKTX411A-SW.ASM(ｽｲｯﾁを押した時に送信,ｽｲｯﾁは最大8個)待機時約2μA,ｽｲｯﾁON時約3mA
　電源ON→待機→SW-ONで連続送信(ｽｲｯﾁﾃﾞｰﾀを送る)→SW-OFFで待機
　B4～B7はGNDに接続すると送信、BO～B3は約0～0.3秒遅れて送信し始める。
　常時内蔵ﾌﾟﾙｱｯﾌﾟ有効なので待機時にBﾎﾟｰﾄをｵｰﾌﾟﾝかHighにしないと電流が漏れる。
間歇送信動作は送信周期1秒間の場合で電池寿命約6ヶ月。
周期を3秒くらいに変更すると、電池寿命は約1年間に延びる。
BJKTX-411Aサンプルセット
 (BJKTX-411A 1台,ｻﾝﾌﾟﾙｿﾌﾄ,送信SW,ｿﾌﾄ書込用ICｿｹｯﾄ付)		 価格 8,400円+送料1000円
BJKTX-411A(接続ｺｰﾄﾞ無し)を1台追加 単価5,250円+送料1,000円＝6,250円
BJKTX-411A(接続ｺｰﾄﾞ無し)を10台　 単価4,200円×10台+送料1,000円＝43,000円
　多数の場合は大幅に安くなります、御指定の数量でお見積もり致します。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便で承ります。
三井住友銀行　鈴蘭台支店　当座2418456　（株）西無線研究所
神戸市北区星和台4-26-10


小型発信器　BJKTX-411AM
　BJKTX-411AのAM変調方式･･･ﾊｰﾄﾞはBJKTX-411Aと同じで、ﾏｲｺﾝｿﾌﾄが変わる。
BJKTX-411AMサンプルセット
 (BJKTX-411AM 1台,ｻﾝﾌﾟﾙｿﾌﾄ,送信SW,ｿﾌﾄ書込用ICｿｹｯﾄ付)		 価格 8,400円+送料1000円
BJKTX-411A(接続ｺｰﾄﾞ無し)を1台追加 単価5,250円+送料1,000円＝6,250円
BJKTX-411A(接続ｺｰﾄﾞ無し)を10台 単価4,200円×10台+送料1,000円＝43,000円
　多数の場合は大幅に安くなります、御指定の数量でお見積もり致します。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便で承ります。
三井住友銀行　鈴蘭台支店　当座2418456　（株）西無線研究所
神戸市北区星和台4-26-10

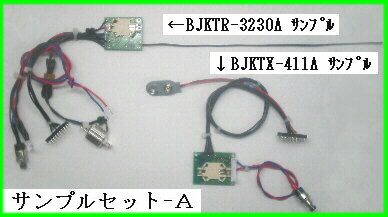

サンプルセット-Ａ
　BJKTX-411A 1台とBJKTR-3230A 1台を1組(各通信ｻﾝﾌﾟﾙｿﾌﾄ,送信SW,書込用ICｿｹｯﾄ付)

　BJKTX-411A 1台,BJKTR-3230A 1台  価格20,000円+送料1000円＝合計21,000円　
多数の場合は別途お見積り致します。お問い合わせ下さい。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便でお願いします。
三井住友銀行　鈴蘭台支店　当座2418456　（株）西無線研究所
神戸市北区星和台4-26-10


 サンプルセット-ＡＭ･･･準備中
　BJKTX-411AM 1台とBJKTR-3230AM 1台を1組(各通信ｻﾝﾌﾟﾙｿﾌﾄ,送信SW,書込用ICｿｹｯﾄ付)
　BJKTX-411AM 1台,BJKTR-3230AM 1台  価格20,000円+送料1000円＝合計21,000円　




PIC送信機 BJKTX-311A　・・・製造終了
PIC受信機 BJKPICRX-21A-9600　・・・製造終了
　BJKTX-311A(製造終了)やBJKTR-1000Aの送信信号を受信します。
　受信データの下8ビットをパラレル出力して、全受信データ16ビットをシリアル(RS232-C)で出力します。

*********************** 添付資料を一部紹介 ****************************

==============　受信機 BJKPICRX-21A 説明書 =================
PIC受信機 BJKPICRX-21A　(PIC16F84実装)
　ＩＤコードやスイッチ情報を受信してパラレルとシリアル(RS232-C)で出力。
　スイッチ情報などの８ＢＩＴデータをPIC16F84により読込んで送信します。
☆ＰＩＣマイコンソフトの開発環境でオリジナルの微弱無線データ通信システム
　を作りましょう。(300MHz帯微弱電波で免許不要、通信範囲約１０ｍ)

２．使用方法
(1)電源は５Ｖを供給します。
(2)受信出力は、基板上の8個のLEDで表示すると共に、RS232-Cでも出力します。
　(19200BPS,8BIT,パリティ無し,ストップ＝１BIT)
　パソコンのハイパーターミナルソフト等でモニター表示出来ます。
　サンプルソフトでは、0～F迄の16進数をアスキーコード変換して4桁表示します。
　＜御注意-接続するパソコン等のノイズが大きい時は距離を離して下さい＞
(3)電源として単三電池３本でも動作可能ですが、通信距離が少し縮まります。
　単三電池四本を接続すると電圧オーバーで動作しない事があります。
　電源コードに直列に１Ｓ１５８８等のダイオードを入れると５Ｖ近くになって、
　動作することは確認していますが、なるべく５Ｖ定電圧電源を使用して下さい。

============　サンプルセット付属のソフト ===============
1.御注意
　本装置添付の通信ソフト著作権は（株）西無線研究所にあります。
このソフトは無料で、転用・改造など自由に使用出来ます。
使用に際して発生するいかなる損害についても補償しません、各自の責任
において利用して下さい。

2.サンプル通信ソフトの解説 (詳しくは製品付属のソースリスト参照)
(1)送信ソフト
　------------------------ビット同期信号----------------------------　　
　この信号は、無線送受信部のアナログ回路立ち上がり時間に必要な信号です。
　約16ビット程度以上の1010---データを先に送信します。
　----------------フレーム同期信号と固定コード-----------------------
　通信システムの周囲には、色々なノイズが飛び交う事が多いですから、誤動
　作を避けて受信したい信号とノイズを識別するためのキーワードが必要です。
　本装置では、フレーム同期10ビットと最後に送信する固定コード8ビットで、
　受信するパターンを識別してノイズによる誤動作を防止します。
　-----------------------パリティビット-----------------------------
　送りたいデータ(サンプルソフトでは、16bit)について奇数パリティビット
　を付けます。
　----------------------マンチェスタ符号----------------------------
　送りたいデータは、１ビットずつのシリアルデータとして順次送信しますが
　マンチェスタ符号に変換して送ると、無線送受信部のアナログ回路がシンプ
　ルに出来る事と、そのコード化の規則性を受信側で検査することにより、誤
　受信の確率を大きく下げられます。(製品に添付の信号構成図参照)
　-----------------------送信の速度---------------------------------
　ボーレートは、ソフトタイマーで生成しています。(標準9600BPS)
　１ビットあたりの速度誤差は５％以下程度の範囲に収まるようにします。
　サンプルソフトのデータ構成では、１回送信所要時間は約１０ｍＳ。
　従って、送信側のデータ変化が約１０ｍＳ後には受信側に出力されます。

(2)受信ソフト
　------------------------　同期　----------------------------------
　受信側のマイコンは、送信されてくるデータのタイミングに合わせて受け取
　るための同期作業を行い続けます。
　受信信号が変化するタイミングを検知して、データの変化があったら、内部
　タイマーを初期化し、受信タイミングを送信データに合わせます。
　内部タイマーは、9600BPS(104μS)に設定してあります。
　(エッジ割込を使う方法もありますが、本装置ではソフトで処理しています)
　---------------------受信データ処理-------------------------------
　内部タイマー割込の都度、１ビット読み込み、8BYTEのシフトレジスタ(ソフ
　トで作成)に順次取り込みます。
　そして１ビット読み込む度に、8BYTE(56BIT)前までさかのぼって、受信すべ
　きデータであるかを検査して間違いなければ受信データとして出力します。
　出力は、８ビットパラレル出力端子と8個のLED表示およびRS232-Cです。
　RS232-Cは、19200BPS,8BIT,NONEの設定で、パソコンに接続出来ます。
　添付のハイパーターミナル用設定ソフト[RS232-C-19200.HT]をWIN95または、
　WIN98パソコンにて実行すると受信データがモニター表示されます。
　---------------------誤動作防止処理-------------------------------
　8BYTEのシフトレジスタに取り込まれた受信データは、ノイズか受信するべき
　データであるかの厳しい検査を行います。(1BIT受信毎に検査)
　フレーム同期パターン,パリティチェック,マンチェスタ符号化検査,固定コー
　ドの全ての条件をクリアした時だけ正しいデータとして出力します。
　マイコンが受信出来るボーレートの最高速度はこの処理時間で決まります。
　伝送するデータ量が多いときはフレーム同期パターンを識別したら、とりあえ
　ず全データを読み込んでから、誤り検査を行う方法を取ります。
　その時は、フレーム同期ビットを多目にします。(20BIT以上)
　その他、CRCチェック,BCH符号等による誤り検査や誤り訂正などを必要に応じ
　て行います。(サンプルソフトはCRCやBCH符号を使用しない方法です)




　＜＜＜特注ソフト・ハード作成承ります＞＞＞


注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便でお願いします。
三井住友銀行　当座2418456　（株）西無線研究所　神戸市北区星和台4-26-10
