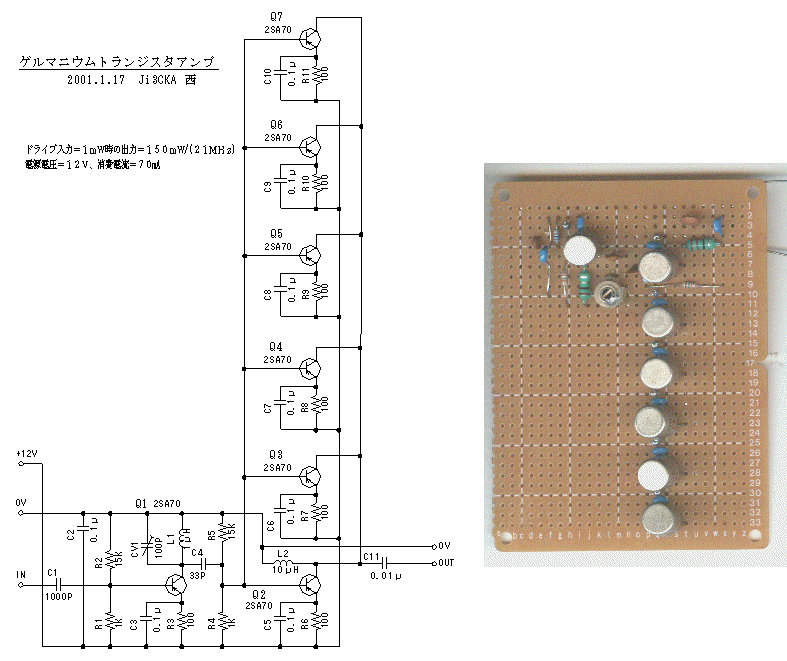

ゲルマニウムトランジスタアンプ 21MHz150mW 実験回路
昔なつかしいゲルマニウムトランジスタ2SA70でどれだけ出力が出せるかちょっと遊んでみました。
2段アンプで、終段は6パラにしたところ、21MHzにて1mWドライブ入力時、出力150mW出ました。
エミッタに100Ωの抵抗をそれぞれ入れて熱暴走を防止しています。
もっとパラレルの本数を増やせば出力を増やせそうです。
電源電圧は、12V(70mA)
出力にローパスフィルタは、まだ入っていないのでスプリアスは、ー10dB程度出ます。
<<<実験基板>>>
