★ 27MHz 市民ラジオ NTS111B ハンディ機 ★

NTS111Aと同じ外形のノイズブランカ搭載市民ラジオ ハンディトランシーバーです。
 <マイクゲインはNTS111Aと同じく高くしてあります>
NTS111またはNTS111Aにノイズブランカを追加してNTS111Bに改造することも可能です。

NTS111Bの予約募集を下記の要領で実施します。
応募数が少ない場合は中止になることがありますが御了承お願いします。
性能の改良等で一部の仕様が変更になる場合があります。

★NTS111B新規製造の予約募集は、ココをクリック

★NTS111B改造予約募集は、ココをクリック
 (手持ちのNTS111またはNTS111AをNTS111Bへ改造)


取扱説明書はココをクリック


価格 101,500円+税10,150円+送料1,000円 合計112,650円
  (2023.10.1改訂)

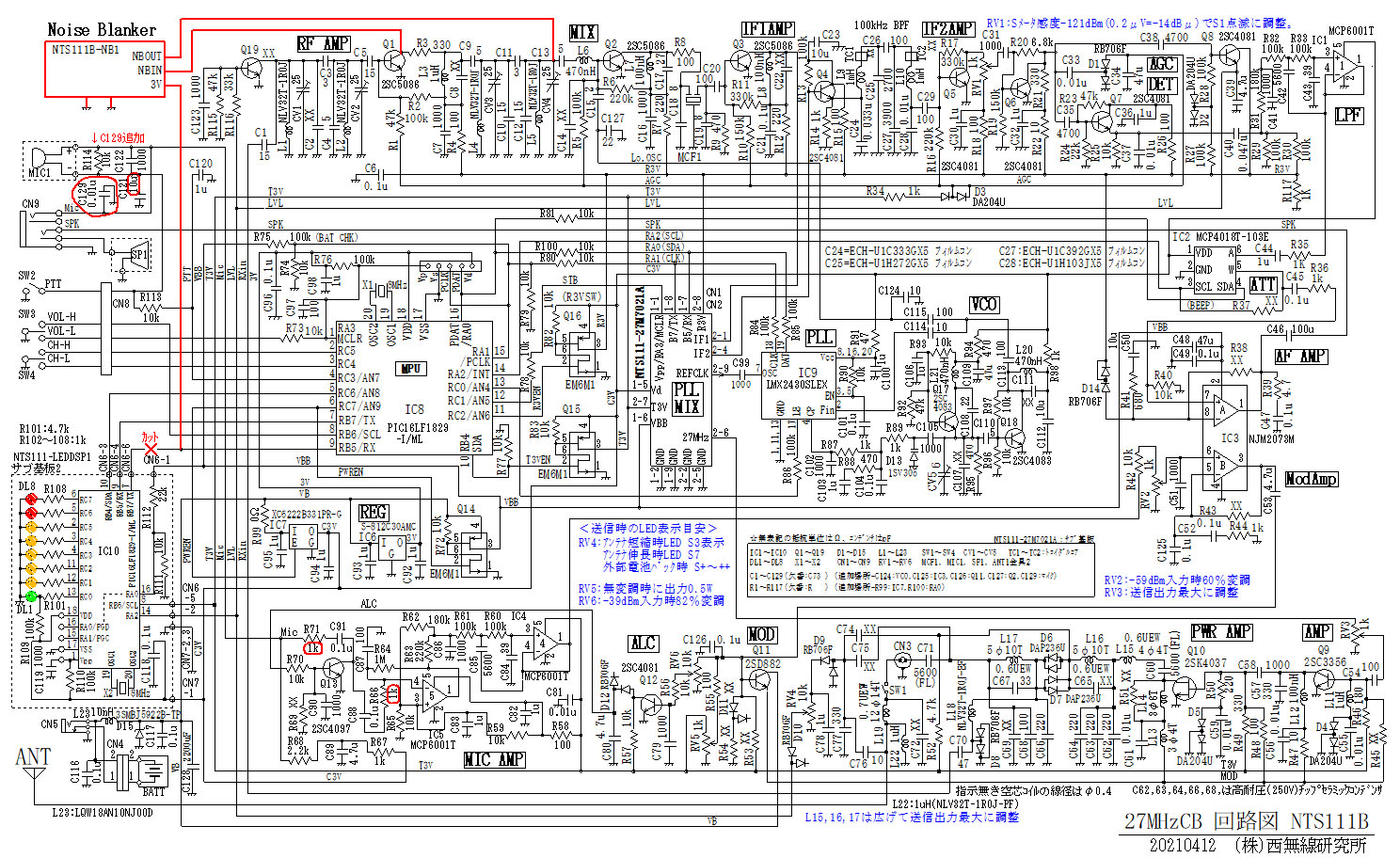

 NTS111B回路図 (クリックすると拡大)

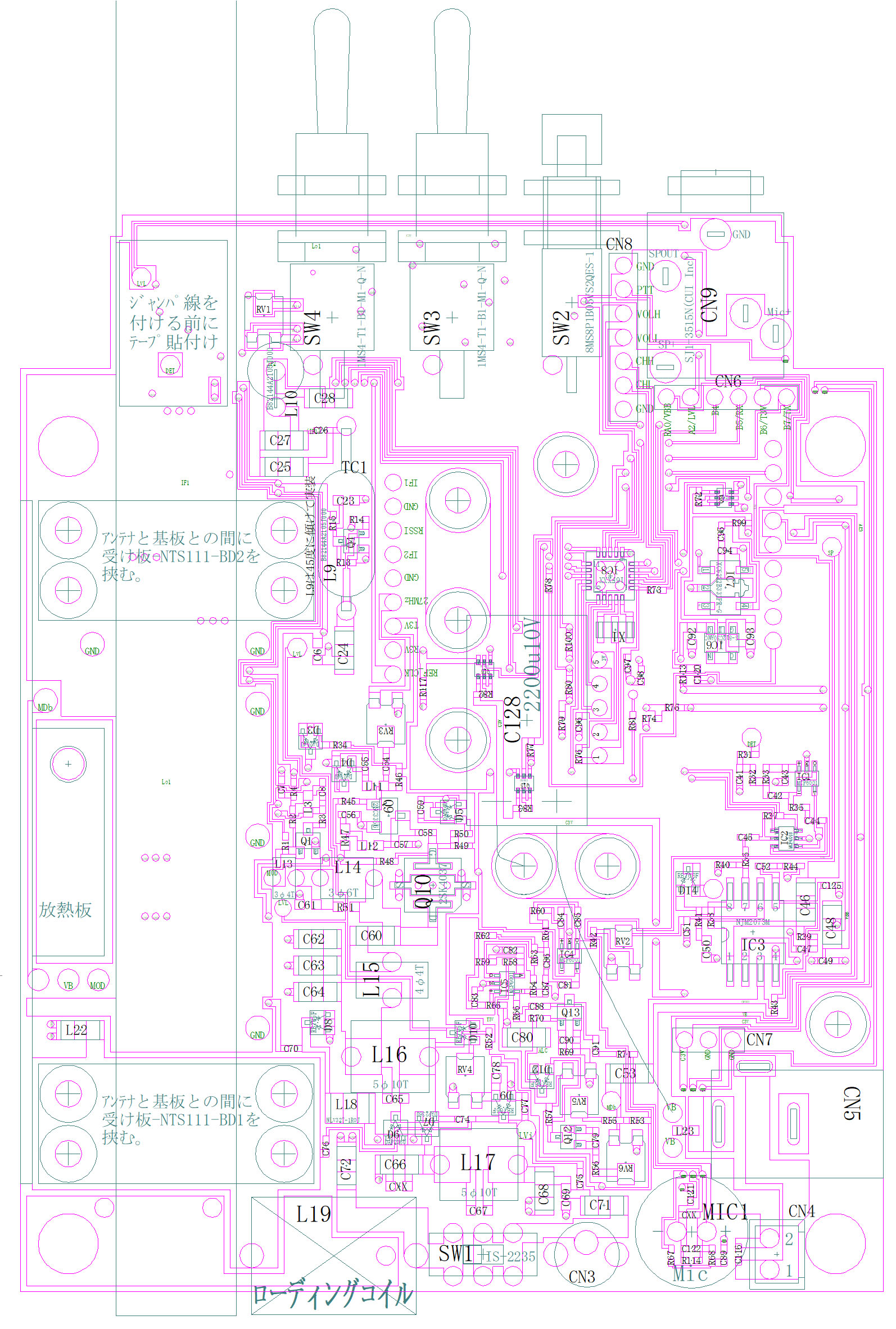

 NTS111B部品配置図/部品面 (クリックすると拡大)


 ノイズブランカ基板

 ノイズブランカ車内実験動画



 ノイズブランカ室内実験動画(AVI)

 ノイズブランカ室内実験動画(mp4)

 ノイズブランカ基板 ↓


============ 御注意 ===============
外部電池を接続する時は、内部電池を外して下さい。
-------------------------------------------------
外部電池を接続する時にコネクタを差し込む途中で一瞬、内部電池と
繋がってしまうことが有ります。
その時に内部と外部電池で電圧差が大きいと電流が大きく流れます。
その結果、内部のコイルが切れて外部電池を使えなくなる場合が有ります。
内部電池を外してから外部電池を接続するようにして下さい。
その時は、内部電池を1本外すだけでも構いません。
充電電池を使う時は、特に御注意お願いします。
もし、上記の操作が原因で故障の場合は修理しますので連絡下さい。
-------------------------------------------------

 付属品価格表はココをクリック

★★★★★★★ 本機の特長 ★★★★★★★
 ☆ 小型・・・ポケットサイズ
 ☆ 軽量・・・約400g(電池内蔵時)
 ☆ 機能・・・出力500mW、8チャンネル+スキャン機能、ノイズブランカ付き
 ☆ 表示・・・LED8個 (チャンネル、Sメータ、送信パワー)
 ☆ 電池・・・単三乾電池4本で動作 (外部電源を接続可)
 ☆ マイク・・内蔵マイクと外部スピーカマイク
 ☆ 資格・・・免許不要、すぐに使えます

主な仕様 (実装部品や付属品などの仕様が一部変わる場合があります)
 外形:ハンディ型、本体外形 165×80×27mm (突起部を除く)
    短縮時のアンテナ含む外形 247×80×27mm
    アンテナ伸長時の本体底面からアンテナ先端までの長さは、約1450mm
 周波数帯:27MHz、8ch (PLL制御/水晶発振)
 送信出力:500mW
 質量:約400g/単3電池4個内蔵時
 電源:6V (単三アルカリ乾電池4個)
☆改良の為に仕様の一部が変わることがあります。
