★★★ 製造・販売中 ★★★

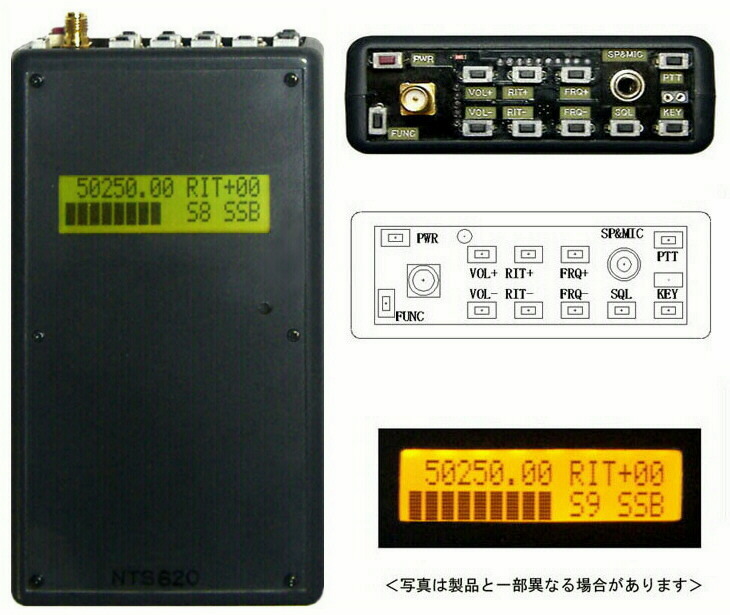

ポケットサイズのＳＳＢハンディトランシ-バ- <NTS620>
50MHz SSB/CW １Ｗ
ポケットサイズのＳＳＢハンディトランシ-バ- <NTS620>
50MHz SSB/CW １Ｗ

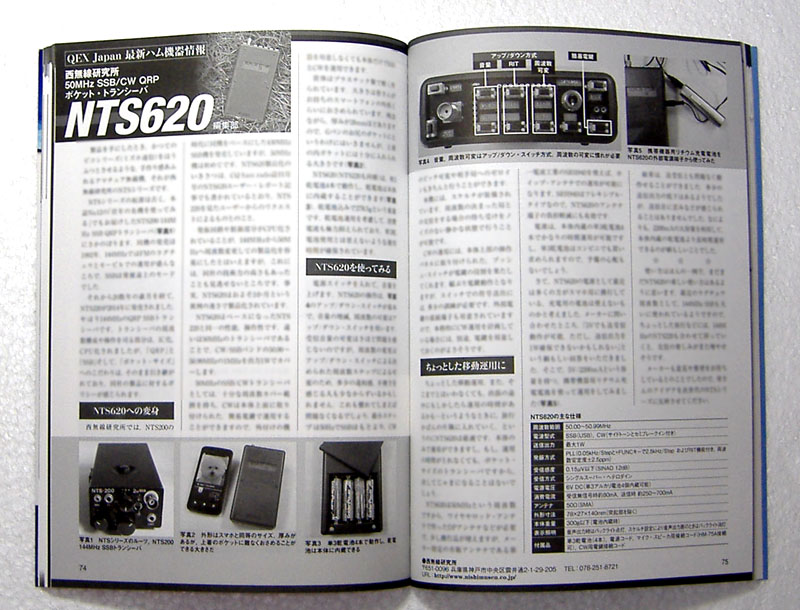

別冊CQ ham radio QEX
No,13の最新ﾊﾑ機器情報でNTS620が紹介されました。
希望小売価格 \64,800円+税
☆ 温度補償型水晶発振器(TCXO)採用により安定な周波数
☆ 単三アルカリ乾電池４本で長時間使える低消費電力設計
希望小売価格 \64,800円+税
☆ 温度補償型水晶発振器(TCXO)採用により安定な周波数
☆ 単三アルカリ乾電池４本で長時間使える低消費電力設計
---------------------- 仕様 -----------------------------
1.周波数範囲---50.00～50.99MHz
2.電波型式-----SSB (USB)、CW (サイドトーンとセミブレークイン付き)

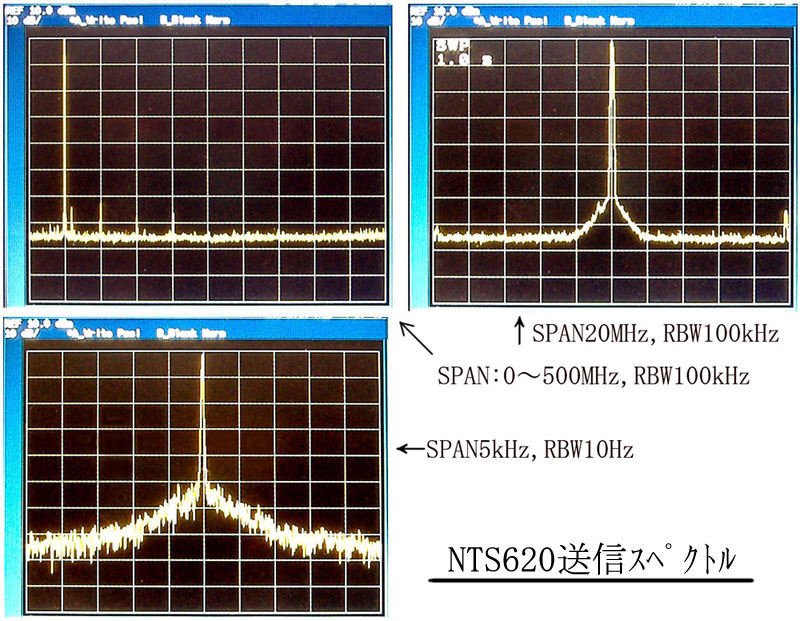

3.送信出力-----最大１Ｗ
4.発振方式-----PLL (0.05kHz/Stepと+FUNCｷｰで2.5KHz/Step
およびRIT機能付き,周波数安定度±2.5ppm)
5.受信感度-----0.15μV以下(SINAD 12dB)
6.受信方式-----シングルスーパーヘテロダイン
7.電源電圧-----6V DC(単三ｱﾙｶﾘ電池4個内蔵)
8.消費電流-----受信無信号時約80mA、送信時 約250～700mA
9.アンテナ------50Ω (SMA)
10.外形寸法----78×27×140mm (突起部を除く)
11.本体重量----300g以下(電池内蔵時)
12.表示照明----音声出力時はﾊﾞｯｸﾗｲﾄ点灯、ｽｹﾙﾁ設定により音声出力断の時はﾊﾞｯｸﾗｲﾄ消灯
13.付属品------単三乾電池(4本)、電源ｺｰﾄﾞ、ﾏｲｸｽﾋﾟｰｶ用接続ｺｰﾄﾞ(HM-75A接続可)、CW用KEY接続ｺｰﾄﾞ
---------------------------------------------------------
NTS620 取扱説明書 ･･･ NTS620-MANUAL.pdf
NTS620 送信系統図・・・NTS620-TXBLOCK.pdf
NTS620 総合接続図・・・NTS620-CIR.pdf
MAIN_SUB2基板図(NTS220と共通基板)・・・NTS220MAIN_SUB2-PCB.pdf
マイコンプログラム最新版
NTS620 PROGRAM MAIN ＆ SUB2(SW)･･･NTS620-PROGRAM_MAIN_SW.lzh
★ﾌﾟﾛｸﾞﾗﾑ書き替え方法はNTS220のページ参照 (ｽｲｯﾁ基板はNTS220と同じ)
アンテナ ・・・アンテナは付属していません。
直結する場合は、下記のようなフレキシブル型短縮アンテナ(SRH940)を推奨します。
http://www.diamond-ant.co.jp/product/ama/handy/handy_3srh.html
(コネクタはSMA型です、強い圧力をかけないようにして下さい)

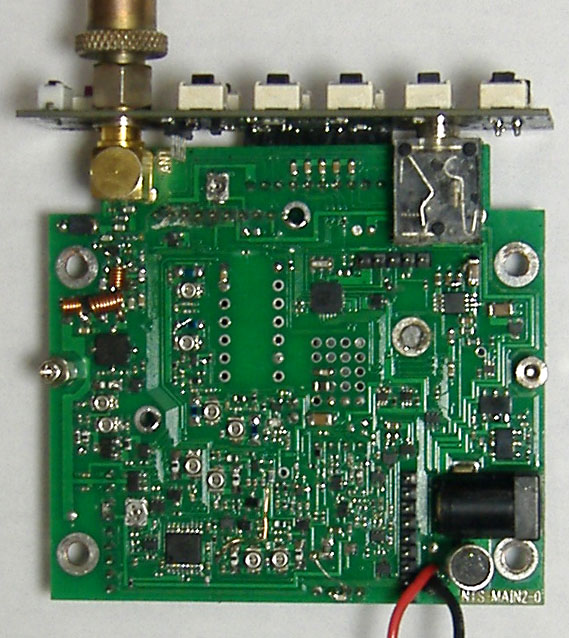

NTS620試作基板
---------------- 品質保証について ----------------
☆昨日(2014年8月2日)はEスポで、事務所2階の窓のホイップアンテナでも北海道の数局が強く神戸で入感しました。
☆50MHzバンドの使われ方リンク
---------------------------------------------------------
NTS620 取扱説明書 ･･･ NTS620-MANUAL.pdf
NTS620 送信系統図・・・NTS620-TXBLOCK.pdf
NTS620 総合接続図・・・NTS620-CIR.pdf
MAIN_SUB2基板図(NTS220と共通基板)・・・NTS220MAIN_SUB2-PCB.pdf
マイコンプログラム最新版
NTS620 PROGRAM MAIN ＆ SUB2(SW)･･･NTS620-PROGRAM_MAIN_SW.lzh
★ﾌﾟﾛｸﾞﾗﾑ書き替え方法はNTS220のページ参照 (ｽｲｯﾁ基板はNTS220と同じ)
アンテナ ・・・アンテナは付属していません。
直結する場合は、下記のようなフレキシブル型短縮アンテナ(SRH940)を推奨します。
http://www.diamond-ant.co.jp/product/ama/handy/handy_3srh.html
(コネクタはSMA型です、強い圧力をかけないようにして下さい)
NTS620試作基板
---------------- 品質保証について ----------------
1.期間はお買上げ後１年間です。日本国内で使用される場合のみ適用されます。
2.保証期間中でも次の場合は有料になります。
（1）使用上の誤りまたは不当な修理や改造による故障・損傷
（2）お買上げ後落とされた時などの損傷・故障
（3）火災・地震・風水害・その他天災地変や異常電圧などによる故障・損傷
（4）製品に添付の品質保証書を提示されない場合
☆昨日(2014年8月2日)はEスポで、事務所2階の窓のホイップアンテナでも北海道の数局が強く神戸で入感しました。
☆50MHzバンドの使われ方リンク
